106B «Вектор» - проект двухэтажного дома из газобетона с кабинетом и с террасой

Автор проекта: В. Тарасов
  • Общая площадь дома:191.28 м²
  • Площадь отапливаемых помещений:177.08 м²
Стоимость проекта:
  • Архитектурно-строительные чертежи (АС)    53 400 ₽
  • Внутренние инженерные системы (ИС) отопление, водопровод, канализация, электрооборудование    13 100 ₽
  • Строительный паспорт проекта    3 500 ₽

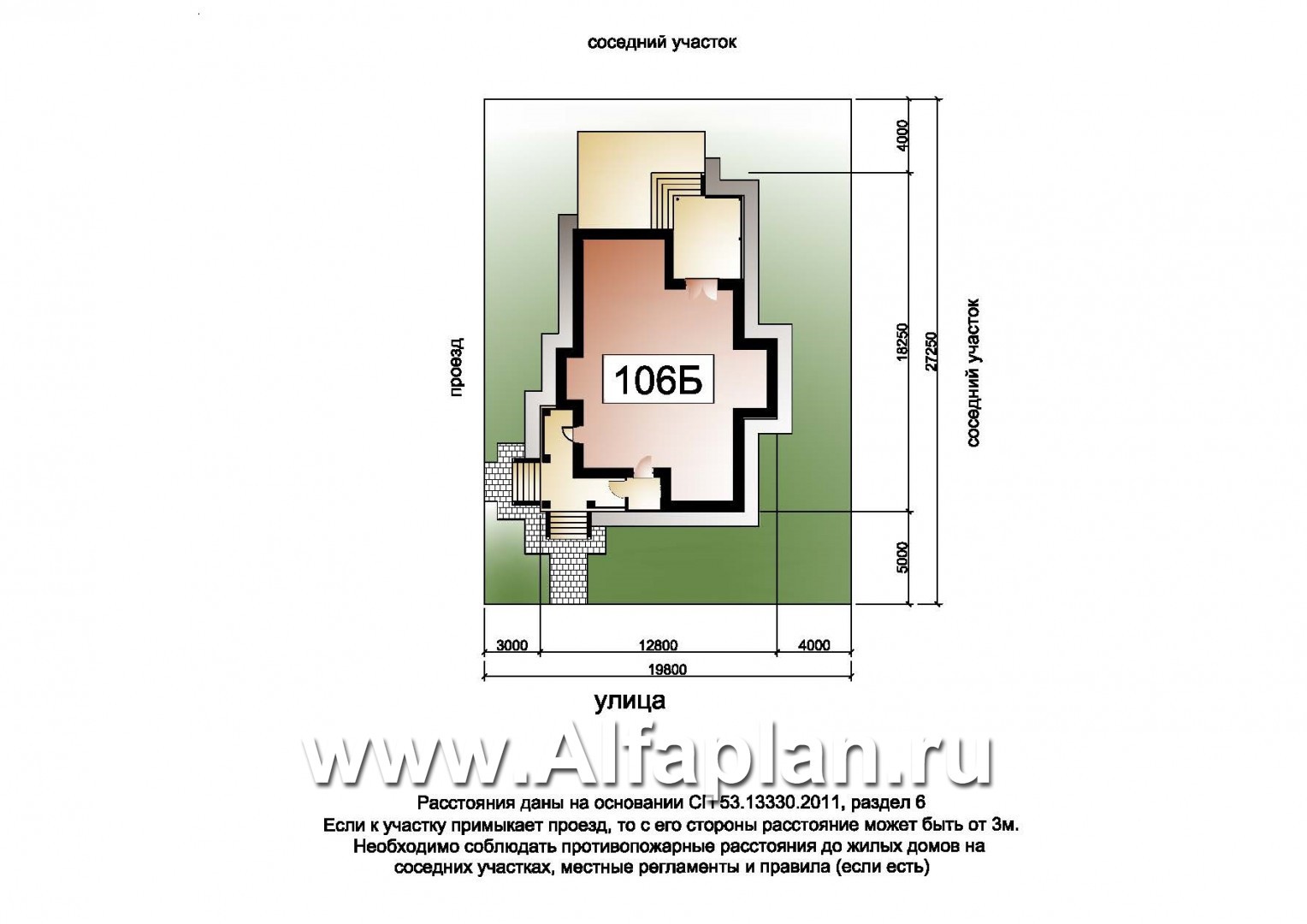

  • Разбивочный план вашего участка    7 000 ₽
  • Дополнительная копия проекта    4 000 ₽
  • При покупке проекта дома можно выбрать три бесплатных опции (проекта), посмотреть проекты)    1 ₽
  • Доставка по России бесплатно, в страны СНГ    По дог.
  • Вариант фундамента - ленточный монолитный глубиной заложения 2,0м    6 500 ₽
  • Вариант фундамента - ленточный монолитный глубиной заложения 1,5м    6 500 ₽
  • Вариант перекрытий - из сборных Ж/б плит над всеми этажами    6 500 ₽
Стоимость, дополнительные опции только для проектов Тарасова В.А.:
  • Электронная копия в формате PDF     5 500 ₽
  • Корректировка Паспорта проекта
    (в зависимости от пожеланий)
    По дог.
  • Корректировка конструкций дома
    (в зависимости от пожеланий)
    По дог.
  • Разработать скрытые алюминиевые роллеты (опция, отдельный альбом - возможность уточнить у консультантов)    1 ₽
Заказать проектПоложить в мои желания
Спасибо за обращение к нам, в ближайшее время мы вам ответим
Связаться через:

Строить легче с проектом от  "АЛЬФАПЛАН" потому, что у нас подробные строительные чертежи.  Смотрите ВИДЕО, читайте на странице  Состав проекта дома.

Готовые проекты: 1. не предназначены для строительства в СЕЙСМИЧЕСКИ АКТИВНЫХ РАЙОНАХ, а фундаменты - в условиях ВЕЧНОЙ МЕРЗЛОТЫ, 2. проекты домов требуют Привязки к конкретному участку строительства (внизу страницы).

.

Общая площадь дома 191.28 м²

«Вектор» - проект двухэтажного дома из газобетона с кабинетом и с террасой - технические характеристики

Тип фундамента монолитная ж/б плита 45.7 м³
Тип наружных стен кирпич/газо(пено)бетонные блоки 106 м³
Тип внутренних несущих стен кирпич 7/6.8 м³
Тип перекрытий монолитная ж/б плита
Тип кровли битумная черепица 225.6 м²

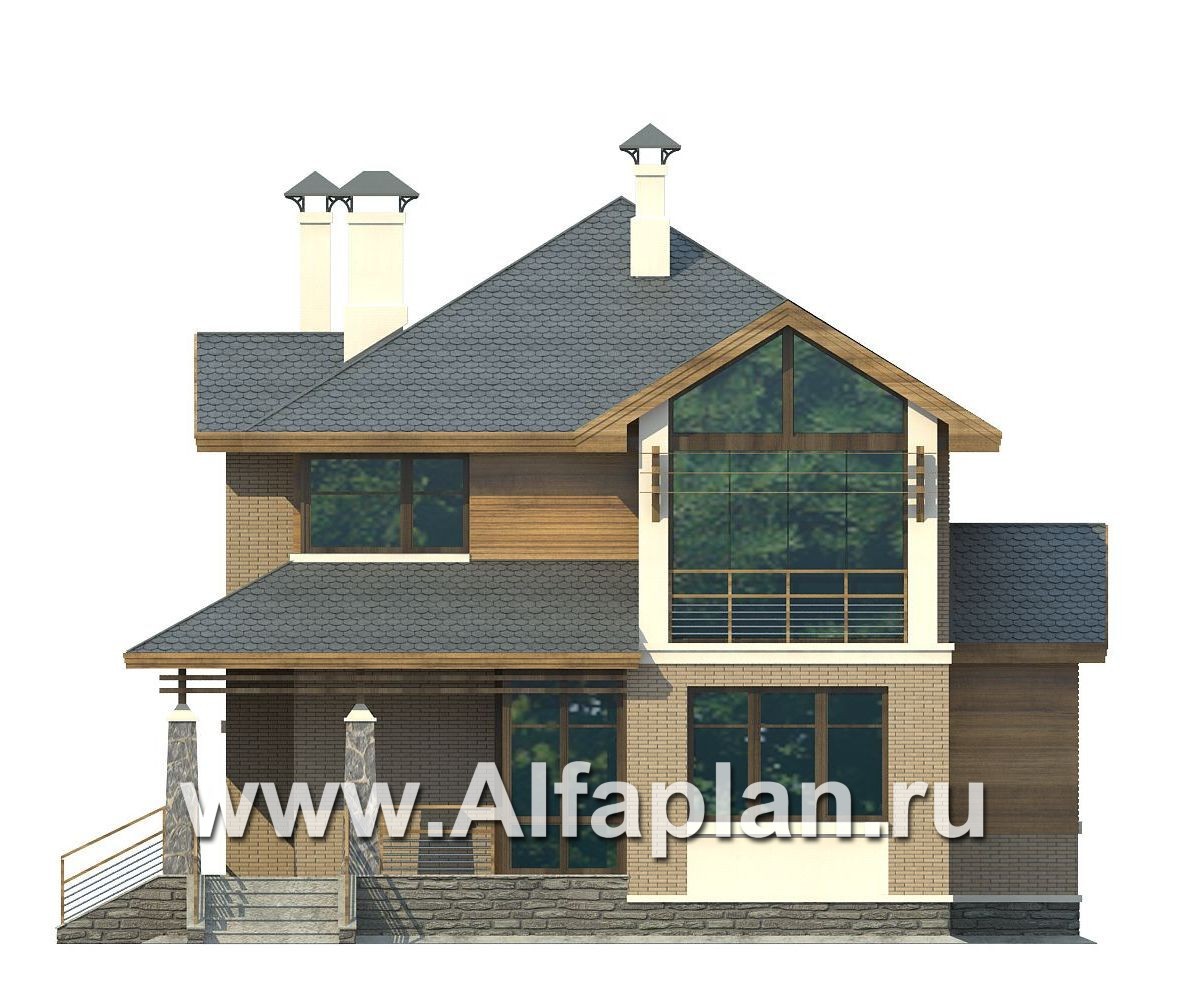

Наружная отделка стен лицевой кирпич, декоративная штукатурка, дер. вагонка 196.8/26.5/52.0 м²
Наружная отделка цоколя облицовочный камень
Гараж Без гаража
Габаритные размеры дома без крылец 11.7 м x 15.2 м
Высота дома от уровня пола 1-го этажа 9.5 м
Высота 1-го этажа от пола до потолка 3 м
Высота 2-го этажа от пола до потолка 2.95 м
Ширина 11 м
Длина 14 м
Мощность котла с бойлером горячей воды 45 кВт
Расчётная электрическая нагрузка с учетом электроплиты 17.3 кВт
Утеплитель минеральная вата
Материал окон из ПВХ профилей/Защитные роллеты ALUTECH (реклама: ООО "Алютех-М")

Описание проекта

(нажмите, чтобы развернуть описание)

Сервис для заказчиков

  • Сервис
    для заказчиков

    Внесение изменений в проекты

    Подробнее
  • Корректировка
    конструкций

    Изменение фундамента, перекрытий, теплые полы

    Подробнее
  • Планировка
    участка

    Разбивочный план, благоустройство, озеленение

    Подробнее
  • Индивидуальное
    проектирование

    Разработка проекта по заданию Закачика

    Подробнее
  • Индивидуальный
    фасад

    Корректировка фасада по желаниям заказчика

    Подробнее

Комментарии 2

  • Вопрос по проекту 106B Здравствуйте. Меня интересует данный проект. Возможно ли строительство данного дома: наружные и несущие стены из ракушечника, а внутренние из красного кирпича? Сколько кубов бетона нужно на цокольный этаж (похожий 106А) для данного дома с учетом использования перечисленых видов камня?

    Александр, здравствуйте,

    по проекту наружные стены разработаны в нескольких вариантах, что позволяет адаптировать проект к различным климатическим условиям. В наружные стены заложен газо(пено)бетон - 375(400) мм.( характеристики блока объемный вес -500 кг/м3, марка на прочность В3.5), и пустотный кирпич - 380мм.(альтернативно). Далее предусмотрен слой утеплителя 50-100 мм, толщина которого зависит от климатической зоны строительства, воздушный зазор -30-40 мм. и лицевой кирпич -85-120 мм. (штукатурка). Возможна замена газобетона на ракушечник (силами строителей, без внесения изменений в проект). Фундаменты у проектов 106А И 106В аналогичные, аналогичен и расход бетона.

    Ответ на комментарий
  • Санкт-Петербург

    Здравствуйте! Подскажите чем отличаются проекты 106А и 106В?!

    Юлия, здравствуйте. В этих проектах различная планировка 1-го этажа: расположение кухни и соответственно различное решение по онам   (угол дома, выходящий на террсу) и внутренняя стена, отделяющая гостиную от кухни-столовой.

    Ответ на комментарий
